VRF چیست؟
سیستم VRF (Variable Refrigerant Flow) یا سیستم جریان متغیر مبرد، یکی از پیشرفته‌ترین سیستم‌های تهویه مطبوع مرکزی است که برای تأمین سرمایش و گرمایش ساختمان‌های مسکونی، اداری، تجاری، هتل‌ها و پروژه‌های بزرگ مورد استفاده قرار می‌گیرد. در این سیستم، میزان جریان مبرد متناسب با نیاز واقعی هر فضا به‌صورت هوشمند تنظیم می‌شود. به همین دلیل، برخلاف سیستم‌های سنتی که معمولاً با ظرفیت ثابت کار می‌کنند، VRF می‌تواند ظرفیت خود را با میزان بار حرارتی ساختمان هماهنگ کرده و مصرف انرژی را کاهش دهد.

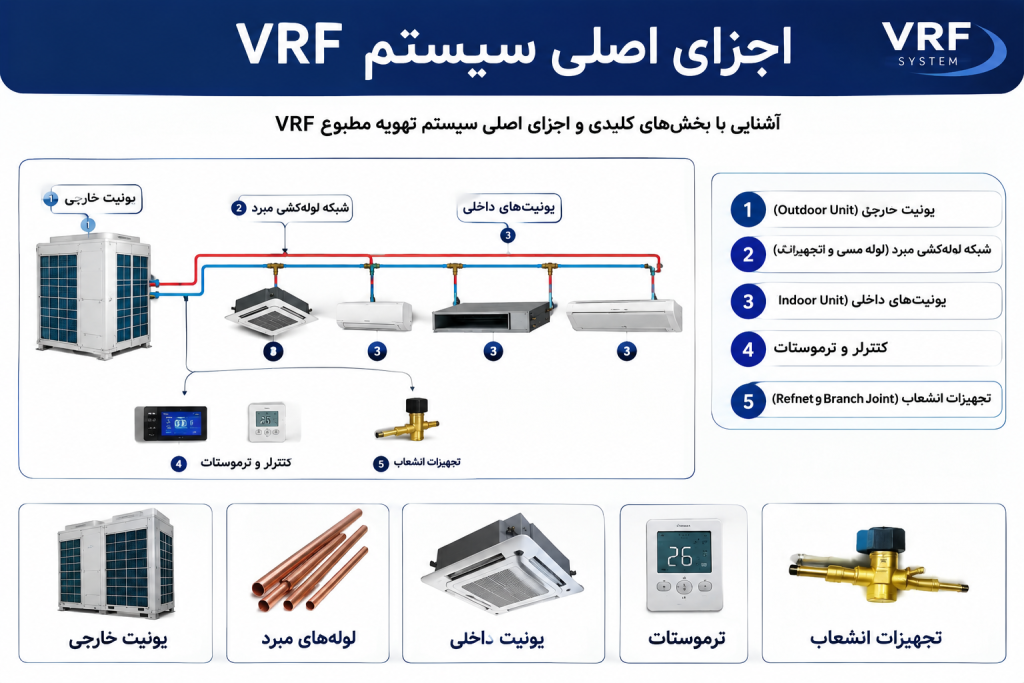

اجزای اصلی سیستم VRF
یونیت خارجی
یونیت خارجی قلب سیستم VRF محسوب می‌شود و معمولاً شامل کمپرسورهای اینورتر، کندانسور، فن، بردهای الکترونیکی، شیرهای کنترلی و تجهیزات حفاظتی است.
یونیت‌های داخلی
یونیت‌های داخلی وظیفه انتقال سرمایش یا گرمایش به فضای داخلی را بر عهده دارند و با توجه به معماری و نیاز پروژه در مدل‌های مختلف انتخاب می‌شوند.
- دیواری
- سقفی
- کاستی
- کانالی
- سقفی توکار
لوله‌کشی مبرد
ارتباط بین یونیت خارجی و داخلی از طریق شبکه لوله‌های مسی مخصوص مبرد انجام می‌شود. طراحی صحیح مسیر لوله‌کشی، قطر لوله‌ها، طول مسیر و اختلاف ارتفاع تأثیر مستقیمی بر عملکرد و راندمان سیستم دارد.
کنترلر و ترموستات
هر یونیت داخلی می‌تواند توسط کنترلر مخصوص کنترل شود. در پروژه‌های بزرگ نیز امکان کنترل و مدیریت مرکزی سیستم وجود دارد تا شرایط دمایی فضاهای مختلف به‌صورت مستقل یا یکپارچه مدیریت شود.
تجهیزات انشعاب
در سیستم VRF از تجهیزاتی مانند Refnet، Branch Joint و Header برای تقسیم و هدایت جریان مبرد بین یونیت‌های داخلی استفاده می‌شود. انتخاب و نصب صحیح این تجهیزات برای توزیع مناسب مبرد و عملکرد پایدار سیستم اهمیت زیادی دارد.

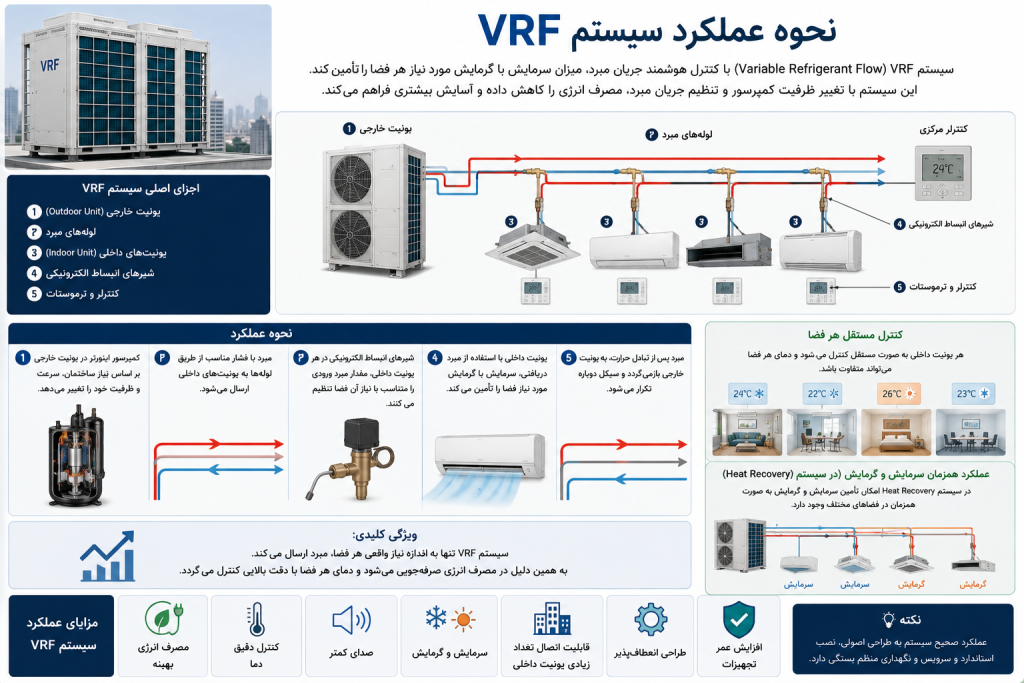

نحوه عملکرد کمپرسور اینورتر در سیستم VRF
در سیستم VRF، کمپرسور اینورتر بر اساس میزان نیاز ساختمان، سرعت و ظرفیت کاری خود را به‌صورت پیوسته تغییر می‌دهد. این قابلیت باعث می‌شود سیستم به جای کارکردن مداوم با ظرفیت ثابت، توان سرمایش یا گرمایش خود را با بار حرارتی واقعی ساختمان هماهنگ کند.
اگر تنها چند اتاق به سرمایش نیاز داشته باشند، سیستم تقریباً متناسب با همان بار حرارتی کار می‌کند و از تولید سرمایش اضافی جلوگیری می‌شود. با افزایش نیاز ساختمان، ظرفیت کمپرسورها نیز افزایش پیدا می‌کند تا دمای فضاها در محدوده مطلوب حفظ شود.

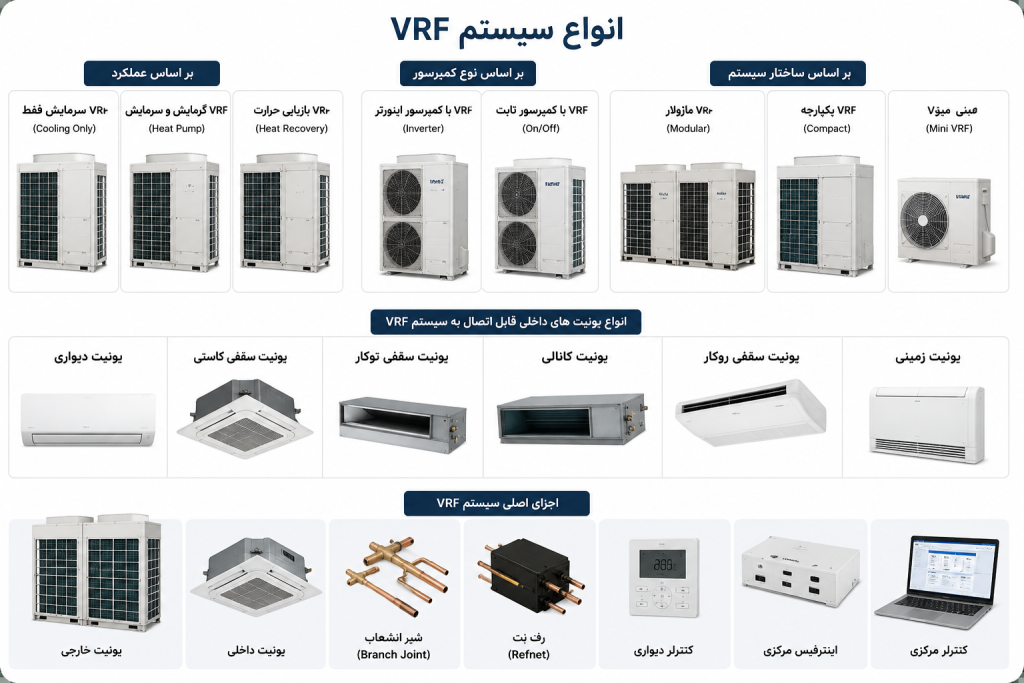

انواع سیستم VRF
VRF Cooling Only
این سیستم برای تأمین سرمایش طراحی شده است و در پروژه‌هایی استفاده می‌شود که نیاز گرمایشی ساختمان توسط یک سیستم جداگانه تأمین می‌شود. ساختار ساده‌تر این نوع VRF می‌تواند برای پروژه‌هایی که تنها به سرمایش نیاز دارند، گزینه مناسبی باشد.
VRF Heat Pump
سیستم Heat Pump قابلیت تأمین سرمایش و گرمایش را دارد. با این حال، معمولاً یونیت‌های متصل به یک سیستم در یک زمان مشخص در حالت سرمایش یا گرمایش فعالیت می‌کنند و امکان سرمایش و گرمایش هم‌زمان برای فضاهای مختلف در این ساختار وجود ندارد.
VRF Heat Recovery
سیستم Heat Recovery نوع پیشرفته‌تری از VRF است که می‌تواند به‌صورت هم‌زمان در بعضی فضاها سرمایش و در بعضی فضاها گرمایش ایجاد کند. این قابلیت برای ساختمان‌هایی با نیاز حرارتی متفاوت بسیار کاربردی است.
مزایای سیستم VRF

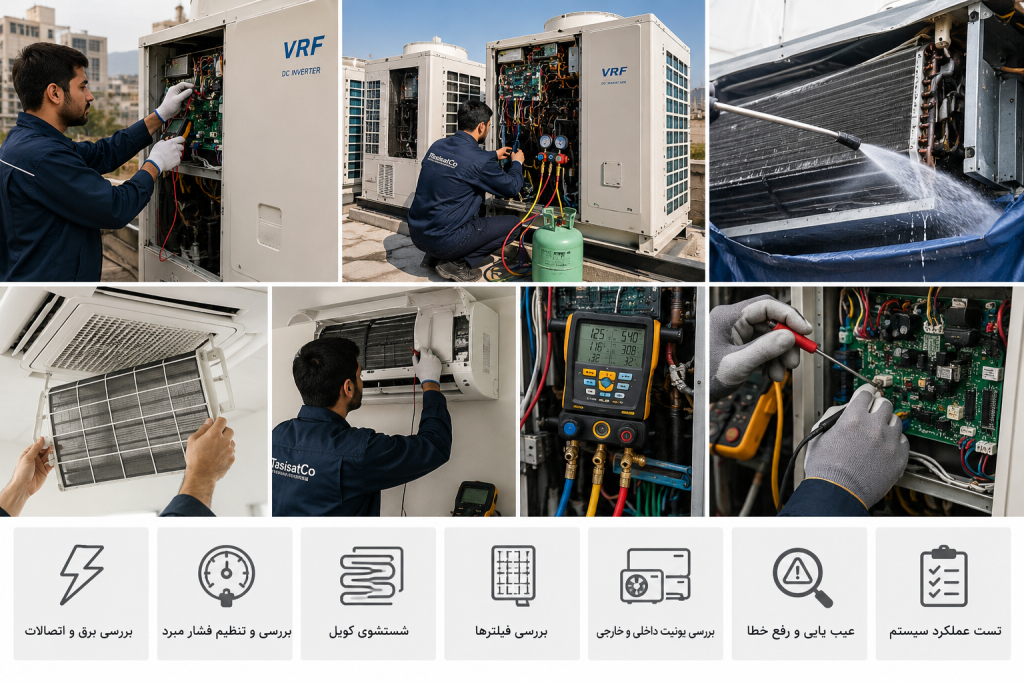

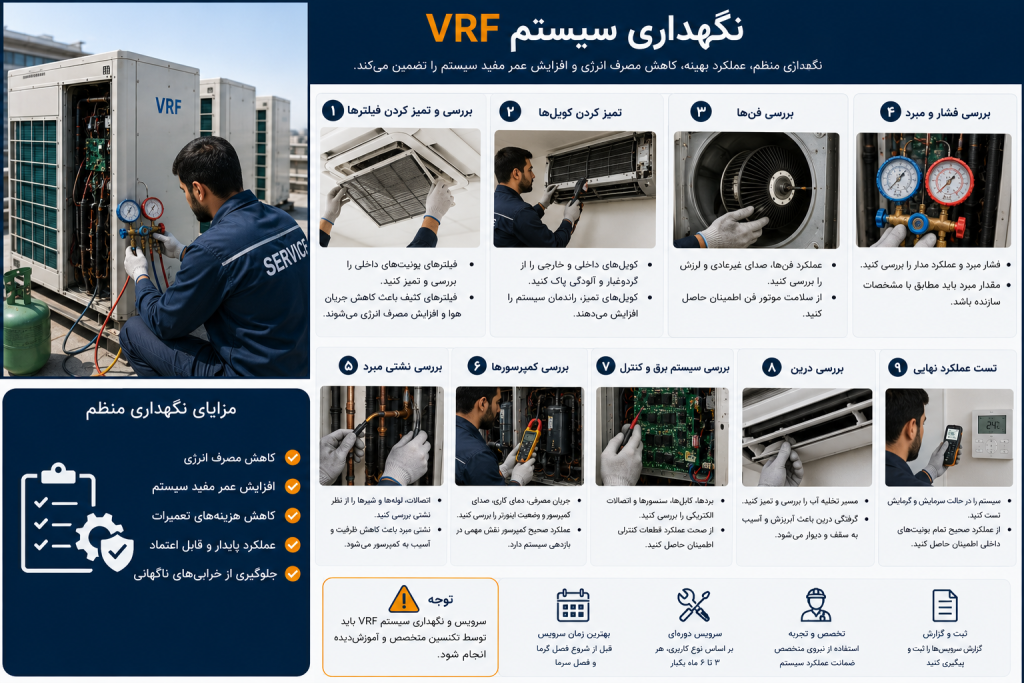

نگهداری و سرویس دوره‌ای سیستم VRF
نگهداری منظم VRF یکی از مهم‌ترین عوامل افزایش عمر مفید دستگاه و جلوگیری از خرابی‌های پرهزینه است. سرویس دوره‌ای باید توسط تکنسین متخصص انجام شود و وضعیت بخش‌های مکانیکی، الکتریکی و مدار مبرد سیستم مورد بررسی قرار گیرد.
مهم‌ترین اقدامات در سرویس دوره‌ای
بررسی فیلترها
فیلترهای یونیت‌های داخلی باید به‌صورت منظم تمیز شوند تا جریان هوا به‌درستی برقرار باشد. گرفتگی فیلتر می‌تواند باعث کاهش راندمان، افت کیفیت گردش هوا و افزایش مصرف انرژی شود.
شست‌وشوی کویل‌ها
کویل‌های داخلی و خارجی باید از نظر تجمع گردوغبار، آلودگی و گرفتگی بررسی شوند و در صورت نیاز با روش مناسب تمیز شوند. تمیز بودن کویل‌ها به انتقال حرارت بهتر و عملکرد مطلوب سیستم کمک می‌کند.
بررسی فن‌ها
عملکرد فن‌های داخلی و خارجی، صدای غیرعادی، لرزش و وضعیت موتور فن باید بررسی شود. وجود صدا یا لرزش غیرطبیعی می‌تواند نشانه وجود مشکل در موتور، یاتاقان‌ها، بالانس فن یا سایر قطعات مرتبط باشد.

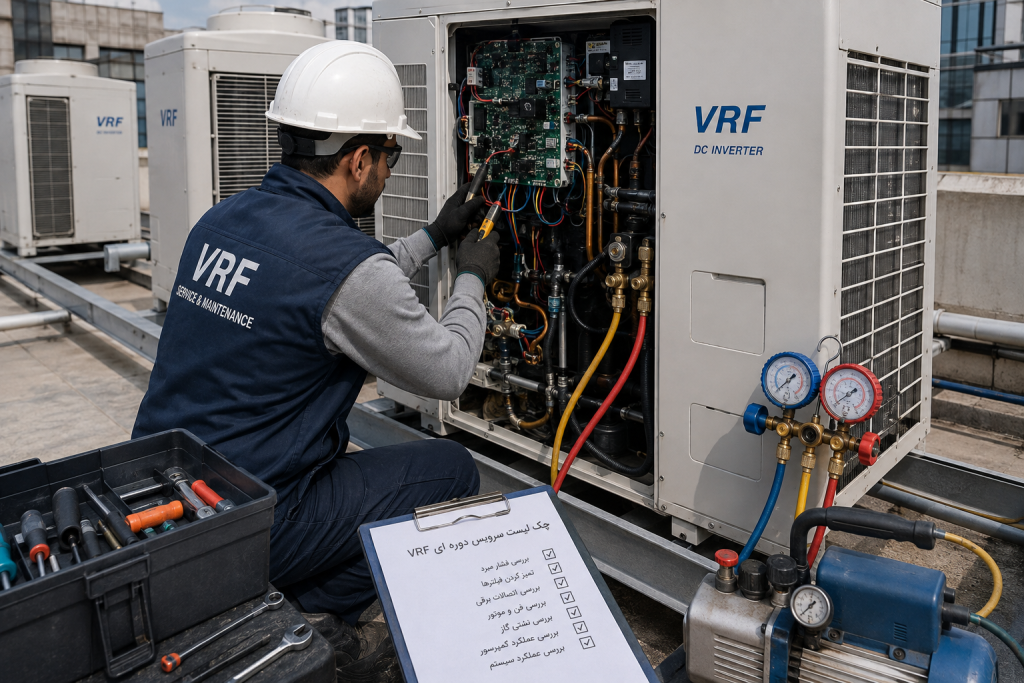

بررسی فشار و وضعیت مبرد
وضعیت مدار مبرد، فشارهای کاری و شرایط عملکرد سیستم باید توسط تکنسین متخصص بررسی شود. کمبود یا بیش از حد بودن مبرد می‌تواند باعث کاهش ظرفیت سرمایش و گرمایش و در شرایط نامناسب، آسیب به کمپرسور شود.
خدمات تخصصی VRF
خدمات تخصصی VRF شامل مجموعه‌ای از اقدامات فنی برای تشخیص، تعمیر، سرویس، راه‌اندازی و نگهداری صحیح سیستم است.
جمع‌بندی
VRF یک سیستم تهویه مطبوع پیشرفته، انعطاف‌پذیر و کم‌مصرف است که با کنترل هوشمند جریان مبرد، امکان تأمین سرمایش و گرمایش مورد نیاز فضاهای مختلف را فراهم می‌کند.
با وجود مزایای متعدد، عملکرد صحیح این سیستم به طراحی مناسب، نصب اصولی، اجرای دقیق لوله‌کشی، شارژ صحیح مبرد و سرویس و نگهداری منظم وابسته است.
سرویس و تعمیر تخصصی VRF می‌تواند از خرابی‌های سنگین، افزایش مصرف انرژی و کاهش عمر تجهیزات جلوگیری کرده و عملکرد پایدار سیستم را در طولانی‌مدت حفظ کند.
اهمیت طراحی و نگهداری صحیح سیستم VRF
عملکرد مناسب سیستم VRF تنها به انتخاب دستگاه با ظرفیت مناسب محدود نمی‌شود. طراحی صحیح مدار مبرد، انتخاب درست یونیت‌های داخلی و خارجی، اجرای اصولی لوله‌کشی مسی و تنظیم دقیق تجهیزات کنترلی، همگی در راندمان نهایی سیستم تأثیرگذار هستند. به همین دلیل، اجرای پروژه باید بر اساس مشخصات فنی سازنده و شرایط واقعی ساختمان انجام شود.
در ساختمان‌هایی که هم‌زمان از چند سیستم سرمایشی استفاده می‌شود، هماهنگی میان تجهیزات نیز اهمیت زیادی دارد. برای مثال، بررسی وضعیت چیلر، مدار سرمایش و سایر تجهیزات تهویه می‌تواند در کنار سرویس VRF به تشخیص بهتر مشکلات سیستم کمک کند. برای آشنایی بیشتر با خدمات مرتبط می‌توانید صفحه تعمیرات چیلر را نیز مطالعه کنید.
همچنین برای بررسی استانداردها و منابع تخصصی حوزه تهویه مطبوع و تأسیسات ساختمان، استفاده از منابع معتبر بین‌المللی می‌تواند دید فنی بهتری ایجاد کند. ASHRAE یکی از شناخته‌شده‌ترین مراجع تخصصی در زمینه گرمایش، سرمایش و تهویه مطبوع است و منابع فنی متعددی در این حوزه ارائه می‌کند.
