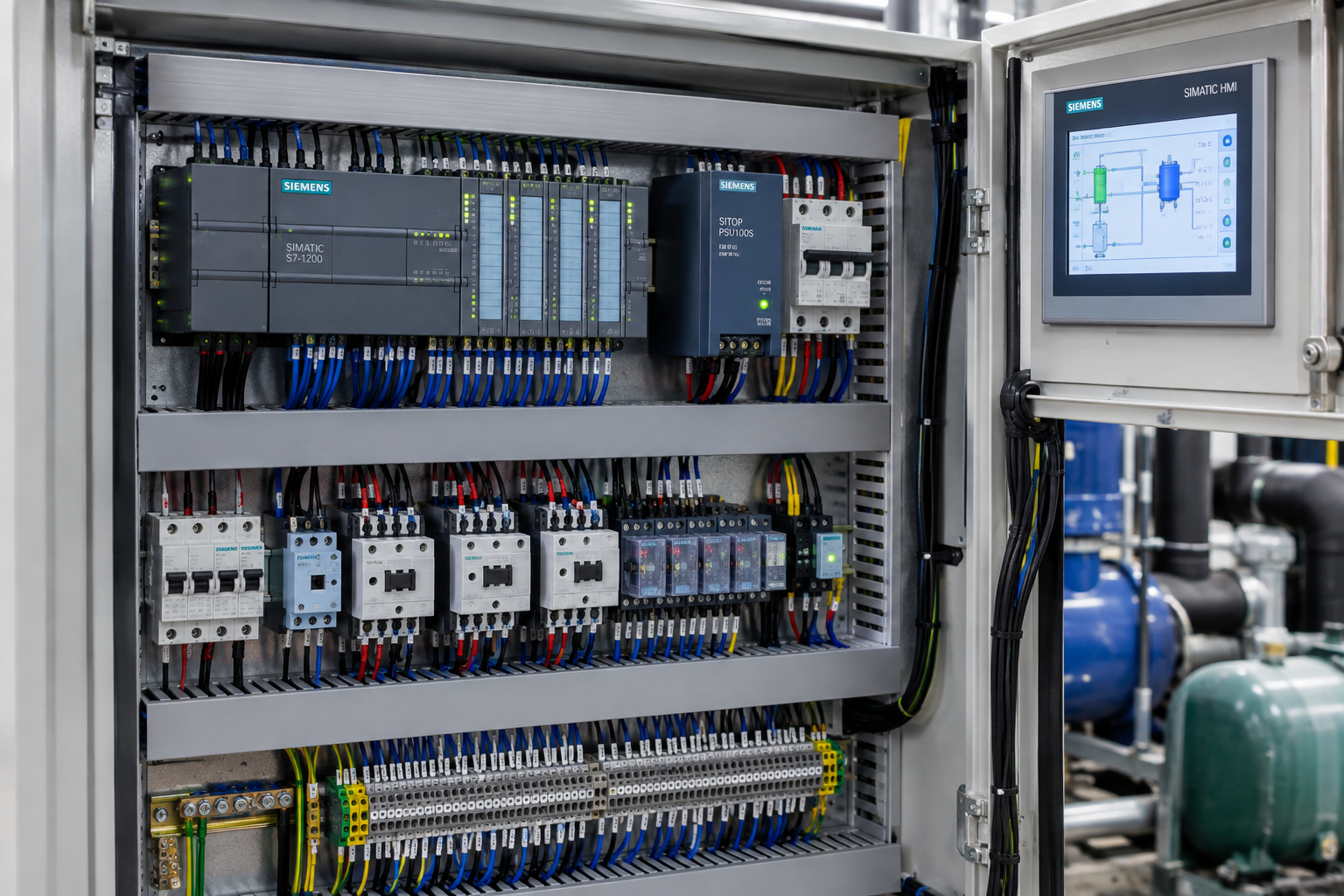

چیلر یکی از بخش‌های مهم سیستم کنترل در برخی چیلرهای صنعتی است که وظیفه دریافت اطلاعات سنسورها، اجرای منطق کنترلی و مدیریت عملکرد تجهیزات را بر عهده دارد. بروز اختلال در PLC، ورودی‌ها و خروجی‌ها یا ارتباط آن با سایر تجهیزات می‌تواند باعث توقف چیلر، ارسال آلارم، عملکرد نامنظم کمپرسور یا اختلال در کنترل دمای آب شود.
تعمیر PLC چیلر زمانی نتیجه‌بخش است که ابتدا علت اصلی مشکل مشخص شود؛ زیرا هر توقف یا آلارمی لزوماً به معنی خرابی خود PLC نیست. گاهی ایراد از منبع تغذیه، سیم‌کشی، سنسور دما، مدار فرمان، تجهیزات حفاظتی یا تنظیمات برنامه کنترلی ناشی می‌شود.
در این مقاله از بهین تهویه اوجان، با نشانه‌های خرابی PLC چیلر، مراحل عیب‌یابی، عوامل ایجاد اختلال و نکات مهم برای جلوگیری از تکرار خرابی آشنا می‌شوید.
PLC چیلر چیست و چه وظیفه‌ای دارد؟
PLC مخفف Programmable Logic Controller و به معنی کنترل‌کننده منطقی برنامه‌پذیر است. این تجهیز در برخی سیستم‌های برودتی صنعتی برای کنترل و هماهنگی عملکرد اجزای مختلف دستگاه استفاده می‌شود.
PLC اطلاعات ورودی را از تجهیزات اندازه‌گیری و حفاظتی دریافت می‌کند، آن‌ها را مطابق برنامه تعریف‌شده پردازش می‌کند و فرمان‌های لازم را به خروجی‌ها می‌فرستد.
مهم‌ترین وظایف PLC در چیلر عبارت‌اند از:
– دریافت اطلاعات سنسورهای دما و سایر ورودی‌های کنترلی
– اجرای منطق روشن و خاموش شدن تجهیزات طبق شرایط مجاز
– مدیریت توالی عملکرد اجزای سیستم، مطابق طراحی دستگاه
– دریافت و پردازش برخی سیگنال‌های حفاظتی
– ارسال فرمان به رله‌ها، کنتاکتورها یا سایر تجهیزات واسط
– نمایش یا انتقال وضعیت عملکرد و خطاها در سیستم‌های مجهز به این قابلیت
البته همه چیلرها از PLC استفاده نمی‌کنند. بعضی دستگاه‌ها با کنترلر اختصاصی، برد الکترونیکی یا سامانه‌های کنترلی دیگری کار می‌کنند. بنابراین، روش عیب‌یابی باید بر اساس ساختار واقعی دستگاه انجام شود.
علائم خرابی و تعمیر PLC چیلر چیست؟
اختلال در سیستم کنترل می‌تواند نشانه‌های متفاوتی داشته باشد. مشاهده هر یک از موارد زیر به‌تنهایی خرابی PLC را ثابت نمی‌کند، اما بررسی تخصصی سیستم کنترل را ضروری می‌سازد.
۱. روشن نشدن چیلر
اگر چیلر روشن نمی‌شود یا فرمان شروع به کار اجرا نمی‌شود، باید وضعیت منبع تغذیه، ورودی‌های PLC، شرایط مجاز راه‌اندازی، مدار فرمان و تجهیزات حفاظتی بررسی شود.
برای مثال، ممکن است یک ورودی حفاظتی فعال باشد و کنترلر به‌درستی از راه‌اندازی دستگاه جلوگیری کند. در این وضعیت، حذف یا دور زدن حفاظت راهکار مناسبی نیست؛ ابتدا باید علت فعال شدن آن مشخص شود.
۲. توقف ناگهانی چیلر
توقف ناگهانی دستگاه می‌تواند ناشی از آلارم حفاظتی، قطع ارتباط، اختلال تغذیه، ایراد در تجهیزات قدرت یا مشکل در منطق کنترلی باشد.
در این شرایط، ثبت کد خطا، زمان وقوع توقف و وضعیت ورودی‌ها و خروجی‌ها به تشخیص دقیق‌تر کمک می‌کند.
۳. نمایش ندادن اطلاعات یا خاموش بودن PLC
اگر چراغ‌های وضعیت PLC روشن نیستند یا دستگاه هیچ واکنشی نشان نمی‌دهد، باید منبع تغذیه، فیوزهای مربوط، اتصالات و شرایط الکتریکی مطابق دستورالعمل سازنده بررسی شوند.
خاموش بودن PLC الزاماً به معنی سوختن آن نیست. ابتدا باید مشخص شود برق مناسب به تجهیز می‌رسد یا خیر.
۴. دریافت فرمان، بدون اجرای عملکرد مورد انتظار
ممکن است PLC فرمانی صادر کند، اما کمپرسور، پمپ یا فن مطابق انتظار کار نکند. در چنین حالتی، بررسی خروجی PLC به‌تنهایی کافی نیست؛ رله واسط، کنتاکتور، مدار قدرت، سیم‌کشی و حفاظت‌های مربوط نیز باید بررسی شوند.
۵. نمایش آلارم‌های غیرعادی یا تکرارشونده
آلارم‌های مکرر می‌توانند ناشی از نوسان ورودی سنسورها، اتصالات نامناسب، شرایط واقعی نامطلوب عملکرد دستگاه یا اختلال در ارتباط تجهیزات کنترلی باشند.
برای تشخیص درست، باید مشخص شود آلارم از کدام تجهیز صادر شده و آیا شرایط واقعی سیستم با مقدار ثبت‌شده مطابقت دارد یا خیر.
۶. تغییرات غیرعادی در دمای آب
اگر دمای آب خروجی با مقدار مورد انتظار مطابقت ندارد، ممکن است مشکل به سنسور دما، کالیبراسیون، تنظیمات کنترلر، فرمان تجهیزات یا عملکرد مدار تبرید مربوط باشد.
در نتیجه، پیش از تعویض PLC باید صحت اندازه‌گیری دما و عملکرد سایر اجزای سیستم بررسی شود.
مهم‌ترین دلایل خرابی یا تعمیر PLC چیلر
شناخت علت خرابی کمک می‌کند از تعویض غیرضروری تجهیزات و تکرار هزینه‌های تعمیر جلوگیری شود.
علت احتمالی| پیامد یا نشانه قابل بررسی
اختلال در منبع تغذیه| خاموش شدن یا راه‌اندازی مجدد کنترلر
نوسانات یا شرایط نامناسب برق| عملکرد ناپایدار یا آسیب احتمالی تجهیزات
اتصالات شل یا سیم‌کشی معیوب| قطع‌و‌وصل ورودی‌ها و خروجی‌ها
خرابی سنسورها| دریافت اطلاعات نادرست یا ایجاد آلارم
خرابی رله یا تجهیزات واسط| اجرا نشدن فرمان خروجی
اختلال در ارتباطات کنترلی| از دست رفتن داده یا نمایش خطای ارتباط
اشکال در برنامه یا تنظیمات| اجرای نامناسب منطق کنترل
رطوبت، آلودگی یا دمای نامناسب محیط| افزایش احتمال خرابی قطعات الکترونیکی
نکته مهم این است که تشخیص علت باید با اندازه‌گیری و بررسی شواهد انجام شود؛ صرفاً بر اساس یک نشانه نمی‌توان درباره سوختن PLC یا نیاز به تعویض آن تصمیم گرفت.
مراحل اصولی عیب‌یابی و تعمیر PLC چیلر
فرایند تعمیر باید به‌صورت مرحله‌ای انجام شود تا هم علت اصلی مشخص شود و هم از آسیب بیشتر به سیستم جلوگیری شود.
برای آشنایی بیشتر با اصول نصب، سیم‌کشی و الزامات ایمنی کنترل‌کننده‌های منطقی برنامه‌پذیر، می‌توانید “مستندات فنی رسمی PLC زیمنس” را مطالعه کنید.
مرحله اول: بررسی وضعیت دستگاه و ثبت خطاها
ابتدا باید وضعیت چیلر، کدهای خطا، زمان بروز مشکل و شرایطی که پیش از توقف وجود داشته ثبت شود. این اطلاعات کمک می‌کنند ارتباط میان آلارم‌ها و عملکرد تجهیزات مشخص شود.
مرحله دوم: بررسی تغذیه و شرایط الکتریکی
ولتاژ تغذیه، حفاظت‌های الکتریکی، اتصالات و شرایط نصب باید طبق دستورالعمل سازنده بررسی شوند. این مرحله برای تشخیص اختلالات ناشی از برق‌رسانی اهمیت زیادی دارد.
باز کردن تابلو برق و اندازه‌گیری مدارهای الکتریکی باید توسط فرد متخصص و با رعایت الزامات ایمنی انجام شود.
مرحله سوم: بررسی ورودی‌ها و سنسورها
در این مرحله، وضعیت سیگنال‌های ورودی با شرایط واقعی دستگاه مقایسه می‌شود. برای مثال، اگر دمای نمایش‌داده‌شده با اندازه‌گیری معتبر اختلاف داشته باشد، سنسور، سیم‌کشی و نحوه دریافت سیگنال باید بررسی شوند.
مرحله چهارم: بررسی خروجی‌ها و مدار فرمان
اگر ورودی‌ها صحیح باشند، باید مشخص شود PLC فرمان موردنظر را صادر می‌کند یا خیر. سپس عملکرد رله‌های واسط، کنتاکتورها و سایر اجزای مدار فرمان بررسی می‌شود.
اگر فرمان صادر شده اما تجهیز عمل نمی‌کند، ممکن است ایراد در بخش دیگری از مدار باشد و نیازی به تعویض PLC وجود نداشته باشد.
مرحله پنجم: بررسی برنامه و ارتباطات کنترلی
در صورت وجود شواهد کافی، برنامه کنترل، تنظیمات، وضعیت ارتباطات و خطاهای ثبت‌شده بررسی می‌شوند. هرگونه تغییر در برنامه باید با شناخت عملکرد دستگاه و با حفظ نسخه پشتیبان معتبر انجام شود.
مرحله ششم: تعمیر یا تعویض قطعه معیوب
پس از مشخص شدن علت، درباره تعمیر، تعویض قطعه یا اصلاح اتصالات تصمیم‌گیری می‌شود. اگر خرابی واقعاً مربوط به PLC باشد، امکان تعمیر آن به مدل، نوع آسیب و وضعیت قطعات وابسته است.
در بعضی موارد، تعویض تجهیز و پیکربندی مجدد آن گزینه مناسب‌تری است؛ اما این تصمیم باید پس از بررسی فنی گرفته شود.
مرحله هفتم: آزمایش عملکرد پس از تعمیر
پس از رفع ایراد، ورودی‌ها، خروجی‌ها، آلارم‌ها، شرایط راه‌اندازی و عملکرد سیستم باید آزمایش شوند. همچنین لازم است عملکرد تجهیزات حفاظتی و توالی کنترلی مطابق طراحی دستگاه تأیید شود.
پایان تعمیر صرفاً به روشن شدن PLC محدود نیست؛ سیستم باید در شرایط مجاز، عملکرد پایدار و قابل اطمینانی داشته باشد.
تفاوت خرابی PLC با خرابی کنترلر چیلر
یکی از اشتباهات رایج در عیب‌یابی، یکسان در نظر گرفتن PLC و کنترلر اختصاصی چیلر است.
PLC معمولاً یک کنترل‌کننده برنامه‌پذیر است که بر اساس برنامه و ورودی‌ها و خروجی‌های تعریف‌شده کار می‌کند. در مقابل، کنترلر اختصاصی چیلر ممکن است از ابتدا برای مدیریت عملکردهای مشخص یک سیستم برودتی طراحی شده باشد.
در برخی دستگاه‌ها، PLC با کنترلرهای اختصاصی یا نمایشگرهای صنعتی ارتباط دارد. در این شرایط، ایراد در ارتباط، تنظیمات یا یکی از اجزای سامانه می‌تواند باعث اختلال در عملکرد کل سیستم شود.
بنابراین، پیش از شروع تعمیر باید نوع کنترلر، مدل تجهیز و معماری سیستم مشخص شود. این موضوع در چیلرهای صنعتی و سامانه‌هایی که از تجهیزات کنترلی تخصصی استفاده می‌کنند اهمیت بیشتری دارد.
چگونه از خرابی مجدد و تعمیر PLC چیلر جلوگیری کنیم؟
نگهداری صحیح تابلو برق و تجهیزات کنترلی می‌تواند احتمال بروز بسیاری از اختلالات را کاهش دهد.
– بازرسی دوره‌ای تابلو برق: بررسی وضعیت اتصالات، آثار حرارت، آلودگی و رطوبت طبق دستورالعمل سازنده.
– بررسی تغذیه الکتریکی: کنترل شرایط برق‌رسانی و حفاظت‌های مناسب متناسب با طراحی سیستم.
– کنترل سنسورها: بررسی صحت مقادیر اندازه‌گیری‌شده و وضعیت سیم‌کشی ورودی‌ها.
– تهیه نسخه پشتیبان: نگهداری نسخه معتبر برنامه و تنظیمات کنترلر، در صورت پشتیبانی تجهیز.
– ثبت خطاهای تکرارشونده: ثبت کد خطاها و شرایط بروز آن‌ها برای تشخیص سریع‌تر.
– جلوگیری از تغییرات غیرمجاز: اعمال نکردن تغییرات برنامه یا تنظیمات بدون بررسی اثر آن‌ها بر عملکرد و ایمنی دستگاه.
فواصل سرویس و روش نگهداری باید بر اساس شرایط محیط، نوع PLC، توصیه سازنده و اهمیت عملکرد چیلر تعیین شوند.
چه زمانی به تعمیرکار PLC چیلر نیاز داریم؟
اگر چیلر به‌طور مکرر متوقف می‌شود، فرمان‌های کنترلی اجرا نمی‌شوند، آلارم‌های نامشخص ظاهر می‌شوند یا پس از بررسی اولیه همچنان علت اختلال مشخص نیست، بهتر است عیب‌یابی توسط متخصص سیستم‌های کنترل و تجهیزات برودتی انجام شود.
همچنین پس از تعویض PLC، تغییر برنامه یا اصلاح سیم‌کشی، بررسی هماهنگی کنترلر با تجهیزات چیلر اهمیت دارد. یک تغییر ظاهراً ساده در مدار فرمان ممکن است بر توالی راه‌اندازی یا عملکرد حفاظت‌ها تأثیر بگذارد.
در چیلرهای صنعتی، بررسی هم‌زمان سیستم کنترل و شرایط واقعی عملکرد تجهیزات می‌تواند از تعویض غیرضروری قطعات و توقف‌های تکراری جلوگیری کند.
پرسش‌های متداول درباره تعمیر PLC چیلر
آیا هر آلارم چیلر به معنی خرابی و تعمیر PLC چیلر است؟
خیر. آلارم ممکن است از سنسور، شرایط واقعی عملکرد دستگاه، مدار فرمان، تجهیزات حفاظتی یا ارتباطات کنترلی ناشی شود. برای تعیین علت باید کد خطا و وضعیت سیستم بررسی شوند.
آیا PLC چیلر قابل تعمیر است؟
بسته به مدل و نوع خرابی، ممکن است تعمیر امکان‌پذیر باشد. در بعضی موارد نیز تعویض تجهیز، برنامه‌ریزی مجدد یا اصلاح بخش دیگری از سیستم راهکار مناسب‌تری است.
چرا PLC فرمان روشن شدن کمپرسور را صادر نمی‌کند؟
ممکن است یکی از شرایط مجاز راه‌اندازی برقرار نباشد، ورودی حفاظتی فعال باشد، سیگنال سنسور صحیح نباشد یا برنامه و مدار فرمان نیاز به بررسی داشته باشند. نباید بدون تشخیص علت، حفاظت‌های دستگاه را غیرفعال کرد.
برای تعمیر PLC چیلر چه اطلاعاتی لازم است؟
مدل چیلر، مدل PLC یا کنترلر، کد خطا، علائم مشاهده‌شده و زمان شروع مشکل می‌توانند به عیب‌یابی کمک کنند. تصاویر واضح از نمایشگر و اطلاعات پلاک تجهیز نیز در صورت امکان مفید هستند.
جمع‌بندی
تعمیر PLC چیلر فرایندی تخصصی است که باید با بررسی تغذیه، ورودی‌ها، خروجی‌ها، سنسورها، مدار فرمان و برنامه کنترلی آغاز شود. تشخیص درست علت اختلال، از تعویض بی‌دلیل قطعات جلوگیری می‌کند و به بازگشت عملکرد پایدار سیستم کمک می‌کند.
