چیلر تراکمی چیست؟ انواع، اجزا و نحوه عملکرد
چیلر تراکمی یکی از پرکاربردترین تجهیزات سیستم‌های تهویه مطبوع و سرمایش مرکزی است که برای خنک کردن آب و تأمین سرمایش مورد نیاز ساختمان‌ها، مجموعه‌های تجاری، صنعتی و تأسیسات مختلف استفاده می‌شود. اما چیلر تراکمی چیست و چگونه می‌تواند آب را تا دمای مورد نیاز خنک کند؟
در چیلر تراکمی، فرآیند سرمایش بر پایه سیکل تبرید تراکمی انجام می‌شود. در این فرآیند، مبرد بین اجزای اصلی سیستم گردش کرده و با جذب گرما از آب و دفع آن به محیط، باعث تولید آب سرد می‌شود. کمپرسور، کندانسور، شیر انبساط و اواپراتور چهار بخش اصلی این چرخه هستند.
چیلر تراکمی چیست؟
اگر بخواهیم ساده توضیح دهیم، چیلر تراکمی دستگاهی است که با استفاده از سیکل تبرید تراکمی، گرمای آب را گرفته و آب سرد مورد نیاز سیستم تهویه یا فرآیندهای صنعتی را تأمین می‌کند.
برای آشنایی دقیق‌تر با اجزای اصلی و نحوه عملکرد سیستم‌های چیلر، می‌توانید راهنمای ASHRAE درباره سیستم‌های سرمایش مایع را مطالعه کنید.
آب سرد تولیدشده توسط چیلر می‌تواند در سیستم‌هایی مانند هواساز، فن‌کویل و برخی فرآیندهای صنعتی مورد استفاده قرار گیرد.
تفاوت اصلی چیلر تراکمی با بسیاری از تجهیزات سرمایشی در این است که سرمایش مورد نیاز را از طریق یک مدار مبرد و کمپرسور ایجاد می‌کند. کمپرسور با افزایش فشار و دمای مبرد، امکان ادامه چرخه تبرید و انتقال گرما را فراهم می‌کند.
چیلر تراکمی چگونه کار می‌کند؟
برای اینکه بهتر بدانیم چیلر تراکمی چیست، باید نحوه عملکرد سیکل تبرید آن را بشناسیم.
مبرد در یک مدار بسته بین اواپراتور، کمپرسور، کندانسور و شیر انبساط حرکت می‌کند. هرکدام از این اجزا وظیفه مشخصی دارند و عملکرد صحیح همه آنها برای تولید سرمایش ضروری است.
اواپراتور در چیلر تراکمی چه کاری انجام می‌دهد؟
اواپراتور محل انتقال گرما از آب به مبرد است. مبرد با فشار پایین وارد اواپراتور شده و گرمای آب را جذب می‌کند. در نتیجه آب سرد می‌شود و مبرد نیز در اثر دریافت گرما تبخیر می‌شود.
آب سردشده سپس برای تأمین سرمایش به مدار مصرف‌کننده ارسال می‌شود و مبرد به سمت کمپرسور حرکت می‌کند.
کمپرسور در چیلر تراکمی چه نقشی دارد؟
کمپرسور یکی از مهم‌ترین اجزای چیلر است. مبرد به شکل بخار کم‌فشار وارد کمپرسور می‌شود و کمپرسور با فشرده کردن آن، فشار و دمای مبرد را افزایش می‌دهد.
سپس مبرد داغ و پرفشار وارد کندانسور می‌شود. بنابراین خرابی کمپرسور می‌تواند مستقیماً روی عملکرد سرمایشی چیلر تأثیر بگذارد.
کندانسور در چیلر تراکمی چگونه کار می‌کند؟
در کندانسور، گرمای مبرد به محیط دفع می‌شود. بسته به نوع چیلر، این گرما می‌تواند توسط هوا یا آب دفع شود.
در چیلرهای هواخنک، جریان هوا توسط فن‌ها از روی کویل کندانسور عبور می‌کند و گرمای مبرد را به محیط منتقل می‌کند. در چیلرهای آب‌خنک، دفع حرارت از طریق آب کندانسور انجام می‌شود.
شیر انبساط در چیلر تراکمی چه وظیفه‌ای دارد؟
پس از کندانسور، مبرد به شکل مایع پرفشار به سمت شیر انبساط حرکت می‌کند. شیر انبساط با کاهش فشار مبرد، شرایط لازم را برای ورود آن به اواپراتور فراهم می‌کند.
کنترل جریان مبرد به سمت اواپراتور نیز یکی از وظایف مهم شیر انبساط است.

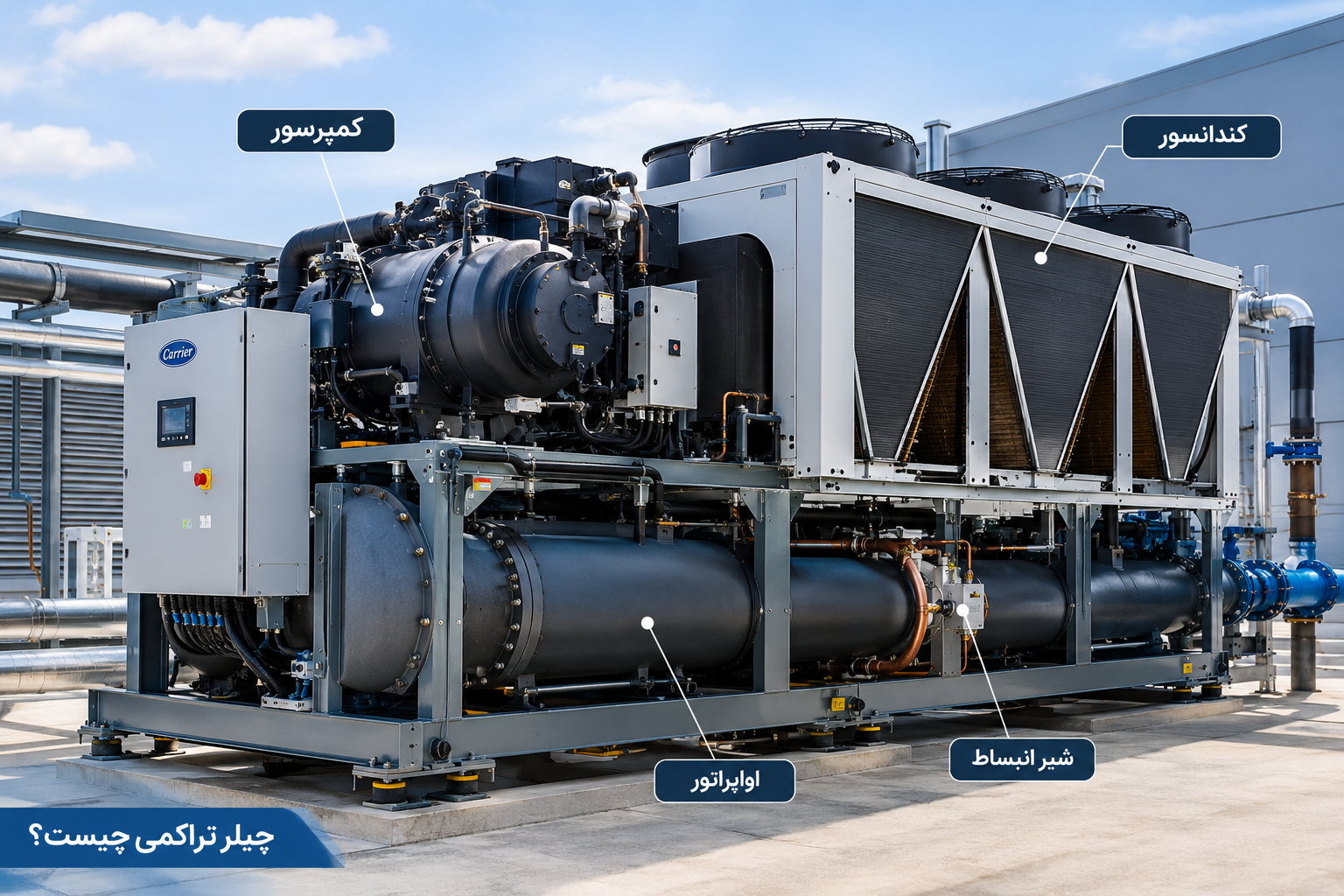

اجزای اصلی چیلر تراکمی چیست؟
حالا که با نحوه عملکرد آشنا شدیم، برای درک بهتر اینکه چیلر تراکمی چیست باید اجزای اصلی آن را نیز بشناسیم.
کمپرسور چیلر تراکمی
کمپرسور قلب سیکل تبرید محسوب می‌شود و وظیفه آن فشرده‌سازی و به گردش درآوردن مبرد است. بسته به طراحی دستگاه، ممکن است از کمپرسورهای اسکرال، اسکرو، رفت‌وبرگشتی یا سانتریفیوژ استفاده شود.
انتخاب نوع کمپرسور به ظرفیت، طراحی چیلر، شرایط کاری و کاربرد دستگاه بستگی دارد.
کندانسور چیلر تراکمی
کندانسور وظیفه دفع گرمای جذب‌شده توسط مبرد را بر عهده دارد. تمیزی کویل‌ها، وضعیت فن‌ها و شرایط جریان هوا در چیلرهای هواخنک می‌تواند روی عملکرد این بخش تأثیر مستقیم داشته باشد.
اواپراتور چیلر تراکمی
اواپراتور محل جذب گرما از آب است. این بخش باید بتواند انتقال حرارت مناسبی بین آب و مبرد ایجاد کند تا آب با دمای مناسب از چیلر خارج شود.
شیر انبساط چیلر تراکمی
شیر انبساط میزان ورود مبرد به اواپراتور را کنترل می‌کند و باعث کاهش فشار مبرد پیش از ورود به اواپراتور می‌شود. در برخی سیستم‌ها از شیر انبساط الکترونیکی و در برخی دیگر از شیرهای ترموستاتیکی استفاده می‌شود.
تابلو برق و سیستم کنترل چیلر
علاوه بر اجزای اصلی سیکل تبرید، چیلر دارای تجهیزات کنترلی و الکتریکی نیز هست. تابلو برق، سنسورها، کنترلرها و تجهیزات حفاظتی وظیفه کنترل شرایط کارکرد و محافظت از دستگاه را بر عهده دارند.
انواع چیلر تراکمی چیست؟
چیلرهای تراکمی را می‌توان بر اساس روش دفع حرارت به دو گروه اصلی تقسیم کرد:
چیلر تراکمی هواخنک چیست؟
در چیلر هواخنک، کندانسور با استفاده از جریان هوای محیط گرمای مبرد را دفع می‌کند. فن‌های نصب‌شده روی دستگاه، هوا را از روی کویل‌های کندانسور عبور می‌دهند.
این نوع چیلر معمولاً به برج خنک‌کننده نیاز ندارد و از نظر ساختار تأسیسات جانبی می‌تواند ساده‌تر باشد.
چیلر تراکمی آب‌خنک چیست؟
در چیلر آب‌خنک، دفع حرارت کندانسور با استفاده از آب انجام می‌شود. این سیستم معمولاً در کنار تجهیزاتی مانند برج خنک‌کننده و پمپ‌های مربوط به مدار کندانسور کار می‌کند.
انتخاب چیلر آب‌خنک یا هواخنک باید بر اساس ظرفیت مورد نیاز، شرایط پروژه، فضای نصب و الزامات بهره‌برداری انجام شود.
تفاوت چیلر تراکمی هواخنک و آب‌خنک چیست؟
مهم‌ترین تفاوت این دو نوع چیلر در روش دفع حرارت کندانسور است.
در چیلر هواخنک، گرما مستقیماً به هوای محیط منتقل می‌شود، در حالی که در چیلر آب‌خنک، آب وظیفه انتقال گرما از کندانسور را بر عهده دارد.
به همین دلیل شرایط محل نصب، ظرفیت سیستم، دسترسی به آب و تجهیزات جانبی باید هنگام انتخاب نوع چیلر مورد توجه قرار گیرد.
چیلر تراکمی در چه مکان‌هایی استفاده می‌شود؟
چیلرهای تراکمی در بسیاری از ساختمان‌ها و پروژه‌های صنعتی مورد استفاده قرار می‌گیرند. از جمله کاربردهای آنها می‌توان به موارد زیر اشاره کرد:
– ساختمان‌های اداری و تجاری
– مراکز درمانی و بیمارستان‌ها
– هتل‌ها و مراکز اقامتی
– کارخانه‌ها و مجموعه‌های صنعتی
– مراکز داده و تأسیسات حساس
– پروژه‌های بزرگ تهویه مطبوع
– فرآیندهای صنعتی نیازمند سرمایش
ظرفیت و نوع چیلر باید متناسب با نیاز سرمایشی پروژه و شرایط بهره‌برداری انتخاب شود.
چه زمانی چیلر تراکمی نیاز به سرویس و تعمیر دارد؟
شناخت چیلر تراکمی چیست فقط برای آشنایی با ساختار دستگاه نیست؛ تشخیص علائم خرابی نیز برای جلوگیری از آسیب‌های جدی اهمیت دارد.
کاهش ظرفیت سرمایش، افزایش غیرعادی آمپر کمپرسور، افزایش فشارهای کاری، نشتی مبرد، یخ‌زدگی، صدای غیرعادی کمپرسور، افزایش دمای آب خروجی یا خاموش شدن مکرر دستگاه می‌تواند نشانه وجود مشکل در یکی از بخش‌های سیستم باشد.
در چنین شرایطی بهتر است به جای تعویض یا تنظیم خودسرانه قطعات، علت اصلی مشکل توسط تکنسین متخصص بررسی شود.
اگر چیلر شما دچار چنین مشکلاتی شده است، می‌توانید برای تعمیر چیلر و عیب‌یابی تخصصی دستگاه از خدمات بهین تهویه اوجان استفاده کنید.
جمع‌بندی؛ چیلر تراکمی چیست؟
در پاسخ به این سؤال که چیلر تراکمی چیست می‌توان گفت چیلر تراکمی یک سیستم سرمایشی مبتنی بر سیکل تبرید است که با استفاده از کمپرسور، کندانسور، شیر انبساط و اواپراتور، گرمای آب را گرفته و آب سرد مورد نیاز سیستم را تأمین می‌کند.
چیلرهای تراکمی هواخنک و آب‌خنک هرکدام کاربرد و شرایط نصب خاص خود را دارند و انتخاب مناسب آنها باید بر اساس نیاز پروژه انجام شود.
شناخت اجزای چیلر و نحوه عملکرد آن می‌تواند به تشخیص زودتر مشکلات و جلوگیری از خرابی‌های پرهزینه کمک کند.
