سیستم خنک کننده CRAC دیتاسنتر
سیستم خنک کننده CRAC دیتاسنتر چیست؟
سیستم خنک کننده CRAC دیتاسنتر یکی از راهکارهای تخصصی برای کنترل شرایط محیطی در اتاق‌های سرور و مراکز داده است. این سیستم با هدف حفظ دمای مناسب، مدیریت رطوبت و ایجاد جریان هوای کنترل‌شده، برای محیط‌هایی طراحی شده که تجهیزات الکترونیکی به شرایط پایدار و قابل کنترل نیاز دارند.
CRAC مخفف Computer Room Air Conditioning است و برخلاف سیستم‌های تهویه معمولی، برای کارکرد مداوم در محیط‌هایی مانند دیتاسنتر، اتاق سرور و فضاهای دارای تجهیزات پردازشی حساس مورد استفاده قرار می‌گیرد.
تعریف سیستم خنک کننده CRAC دیتاسنتر
یونیت CRAC با دریافت هوای گرم محیط و عبور دادن آن از بخش سرمایش، دمای هوا را کاهش داده و هوای خنک را مجدداً به فضای دیتاسنتر بازمی‌گرداند. فن‌ها، کویل‌های سرمایشی، فیلترهای هوا و تجهیزات کنترلی از اجزای مهم این سیستم هستند.
عملکرد سیستم خنک کننده CRAC دیتاسنتر

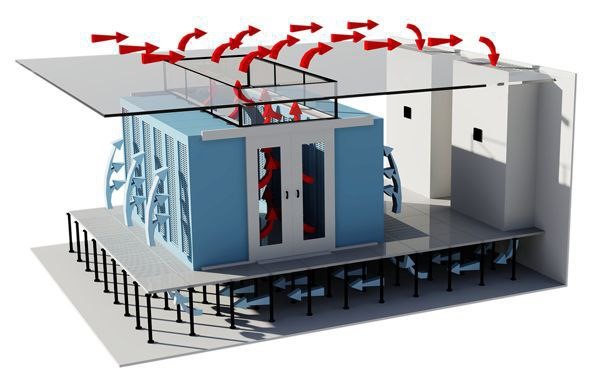

نحوه عملکرد سیستم خنک کننده CRAC دیتاسنتر
عملکرد سیستم خنک کننده CRAC دیتاسنتر بر پایه گردش مداوم هوا، جذب حرارت تولیدشده توسط تجهیزات و بازگرداندن هوای خنک به محیط انجام می‌شود. این چرخه به صورت پیوسته ادامه پیدا می‌کند تا شرایط حرارتی اتاق سرور پایدار بماند.
ورود هوای گرم به یونیت CRAC
گرمای تولیدشده توسط سرورها، سوئیچ‌ها، پردازنده‌ها و منابع تغذیه باعث افزایش دمای هوا در اطراف رک‌ها می‌شود. این هوای گرم توسط فن‌های یونیت CRAC به سمت بخش سرمایشی هدایت می‌شود.
عبور هوا از بخش سرمایش
هوای گرم پس از ورود به یونیت از روی کویل سرمایشی عبور می‌کند. بسته به نوع دستگاه، کاهش دما می‌تواند با استفاده از مدار مبرد یا آب سرد انجام شود.

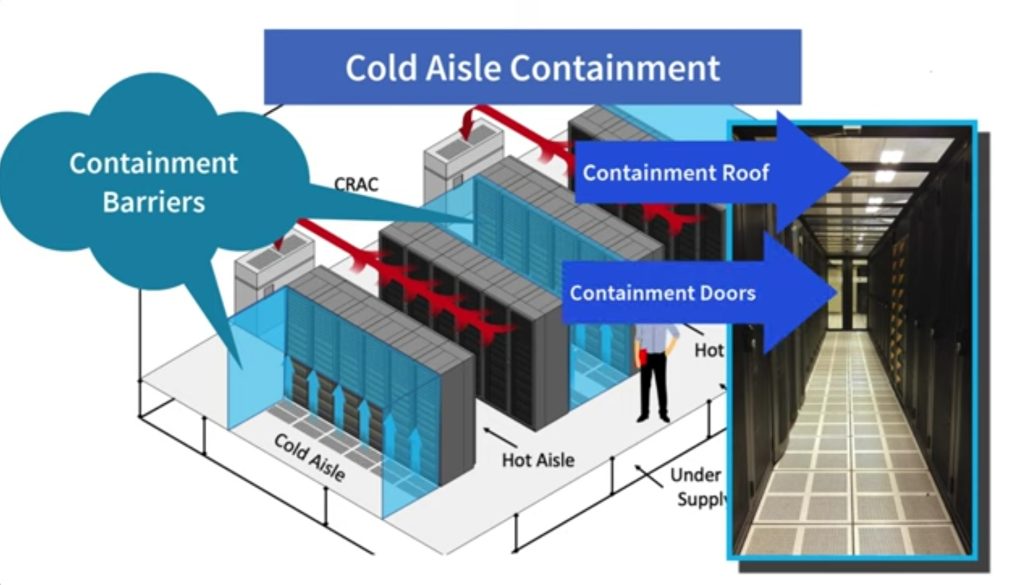

انتقال هوای خنک به دیتاسنتر

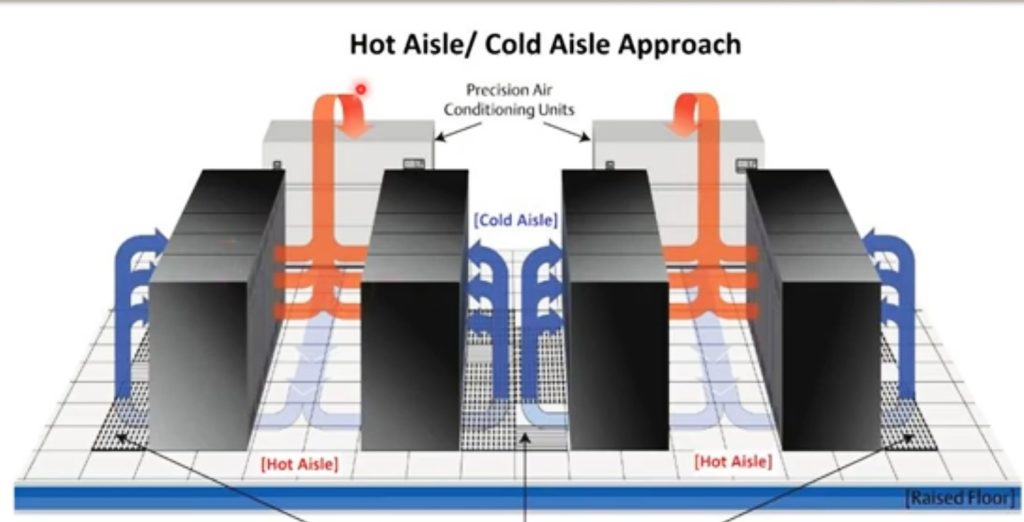

پس از کاهش دما، فن‌ها هوای خنک را با دبی مناسب به فضای دیتاسنتر منتقل می‌کنند. نحوه توزیع هوا باید به گونه‌ای باشد که رک‌ها به شکل یکنواخت از هوای مناسب بهره‌مند شوند.
تکرار چرخه سرمایش
هوای خنک پس از عبور از میان تجهیزات و دریافت حرارت مجدداً گرم می‌شود و به سمت یونیت CRAC بازمی‌گردد. این چرخه به صورت مداوم ادامه پیدا می‌کند.
روش‌های رایج سرمایش در سیستم CRAC
مزایای سیستم خنک کننده CRAC دیتاسنتر
کنترل دقیق دما و رطوبت
سیستم CRAC برای محیط‌هایی طراحی شده که کنترل پایدار دما و رطوبت اهمیت زیادی دارد. تنظیم مناسب این پارامترها می‌تواند شرایط مطلوبی برای عملکرد تجهیزات الکترونیکی ایجاد کند.
مدیریت بار حرارتی بالا
در دیتاسنترهایی که تعداد زیادی سرور و تجهیزات پردازشی فعال هستند، سیستم CRAC می‌تواند حجم قابل توجهی از حرارت تولیدشده را از محیط دریافت و به چرخه سرمایش منتقل کند.
امکان بهینه‌سازی مصرف انرژی
مدل‌های جدیدتر CRAC با استفاده از کنترل ظرفیت، فن‌های قابل تنظیم و فناوری‌های پیشرفته‌تر می‌توانند عملکرد خود را با نیاز واقعی دیتاسنتر هماهنگ کنند و از مصرف غیرضروری انرژی جلوگیری شود.
قابلیت استفاده در پروژه‌های مختلف
سیستم‌های CRAC را می‌توان متناسب با ظرفیت اتاق سرور، نوع تجهیزات، شرایط محیطی و معماری دیتاسنتر انتخاب و پیکربندی کرد.
معایب و محدودیت‌های سیستم CRAC
هزینه نصب و نگهداری
تجهیزات CRAC از اجزای تخصصی مختلفی تشکیل شده‌اند و نصب، سرویس و تعمیر آن‌ها به نیروی متخصص نیاز دارد. هزینه اولیه تجهیزات و زیرساخت مورد نیاز نیز باید در زمان طراحی پروژه در نظر گرفته شود.
نیاز به فضای مناسب
بسته به نوع یونیت و معماری دیتاسنتر، نصب تجهیزات CRAC ممکن است به فضای مشخصی برای قرارگیری دستگاه، مسیر عبور هوا و دسترسی مناسب جهت سرویس و تعمیرات نیاز داشته باشد.
افزایش مصرف انرژی در طراحی نامناسب
اگر ظرفیت دستگاه، مسیر جریان هوا یا تنظیمات کنترلی به‌درستی انتخاب نشوند، سیستم ممکن است بیش از نیاز واقعی کار کند و مصرف انرژی افزایش پیدا کند.
انواع سیستم خنک کننده CRAC دیتاسنتر
سیستم‌های CRAC بر اساس روش تولید و انتقال سرمایش می‌توانند ساختارهای متفاوتی داشته باشند. انتخاب مدل مناسب باید با توجه به ظرفیت حرارتی دیتاسنتر، شرایط نصب و زیرساخت سرمایشی پروژه انجام شود.
CRAC با سیستم تبرید
Refrigerant-Based
در این مدل از مدار تبرید و مبرد برای جذب حرارت هوای برگشتی استفاده می‌شود. این ساختار در پروژه‌هایی که به سرمایش مستقل و کنترل‌شده نیاز دارند، کاربرد دارد.
CRAC با سیستم تبخیری
Evaporative Cooling
در این روش از تبخیر آب برای انتقال حرارت استفاده می‌شود. عملکرد این سیستم به شرایط اقلیمی و میزان رطوبت محیط وابسته است و در برخی مناطق می‌تواند گزینه مناسبی باشد.
CRAC با آب سرد
Chilled Water
در این ساختار آب سرد تولیدشده توسط یک منبع مرکزی مانند چیلر به کویل یونیت CRAC منتقل می‌شود و با عبور هوا از روی کویل، حرارت هوا به مدار آب منتقل می‌شود.
مقایسه سیستم خنک کننده CRAC دیتاسنتر
مقایسه سیستم خنک کننده CRAC دیتاسنتر با روش‌های دیگر
انتخاب روش سرمایش مناسب به عواملی مانند ظرفیت حرارتی، معماری دیتاسنتر، تراکم رک‌ها، شرایط اقلیمی و میزان کنترل مورد نیاز بستگی دارد. CRAC، In-Row، In-Rack و Free Cooling هرکدام کاربرد متفاوتی دارند.
| ویژگی | CRAC | In-Row | In-Rack | Free Cooling |
|---|---|---|---|---|
| محل اصلی سرمایش | اتاق دیتاسنتر | بین رک‌ها | داخل رک | وابسته به هوای بیرون |
| کنترل موضعی حرارت | متوسط | خوب | بسیار خوب | وابسته به طراحی |
| مناسب بار حرارتی بالا | بله | بله | بله | وابسته به شرایط |
| وابستگی به شرایط بیرونی | کم | کم | کم | زیاد |
| نوع کاربرد | عمومی و مرکزی | نزدیک رک‌ها | رک‌های خاص | شرایط اقلیمی مناسب |
نگهداری و سرویس سیستم خنک کننده CRAC دیتاسنتر
عملکرد پایدار تجهیزات سرمایشی دیتاسنتر به سرویس و نگهداری منظم وابسته است. در سیستم خنک کننده CRAC دیتاسنتر، بررسی دوره‌ای اجزای مکانیکی، الکتریکی و کنترلی می‌تواند از کاهش ظرفیت سرمایش و بروز خرابی‌های ناگهانی جلوگیری کند.
بررسی و تعویض فیلترها
آلودگی فیلترها می‌تواند جریان هوا را کاهش دهد و باعث افزایش فشار کاری فن شود. بررسی وضعیت فیلتر و تعویض آن در زمان مناسب به حفظ جریان هوای مطلوب کمک می‌کند.
بازرسی فن و جریان هوا
عملکرد فن‌ها، صدای غیرعادی، لرزش و وضعیت جریان هوا باید به‌صورت دوره‌ای بررسی شود تا مشکلات مکانیکی پیش از تبدیل شدن به خرابی جدی شناسایی شوند.
بررسی مدار سرمایش
در مدل‌های دارای مدار تبرید، وضعیت اجزای سیستم سرمایش، اتصالات و عملکرد کلی مدار باید توسط تکنسین متخصص بررسی شود تا ظرفیت سرمایشی دستگاه در محدوده مناسب باقی بماند.
کنترل سنسورها و پارامترها
سنسورهای دما، رطوبت و تجهیزات کنترلی نقش مهمی در عملکرد خودکار یونیت CRAC دارند. صحت عملکرد این تجهیزات باید در برنامه سرویس دوره‌ای بررسی شود.
جمع‌بندی سیستم خنک کننده CRAC دیتاسنتر
سیستم خنک کننده CRAC دیتاسنتر یکی از راهکارهای مهم برای کنترل دما و شرایط محیطی اتاق‌های سرور و مراکز داده است. این سیستم با گردش مداوم هوا و انتقال حرارت از فضای دیتاسنتر، به ایجاد شرایط پایدار برای فعالیت تجهیزات حساس کمک می‌کند.
نکات مهم در انتخاب سیستم CRAC
