خنک کننده دیتاسنتر غوطه وری دوفاز
سیستم خنک کننده غوطه وری دو فاز دیتاسنتر چیست؟
سیستم خنک کننده غوطه وری دو فاز دیتاسنتر یکی از روش‌های پیشرفته سرمایش مایع برای مدیریت حرارت تجهیزات پردازشی با تراکم بالا است. در این فناوری، تجهیزات الکترونیکی داخل یک مخزن حاوی سیال دی‌الکتریک مخصوص قرار می‌گیرند و گرمای تولیدشده توسط سرورها و پردازنده‌ها مستقیماً به سیال منتقل می‌شود.
برخلاف روش‌های متداول که بخش زیادی از فرآیند خنک‌سازی بر گردش هوا و استفاده از فن‌ها متکی است، در روش Two-Phase Immersion Cooling از تغییر فاز سیال برای انتقال حرارت استفاده می‌شود. با افزایش دمای سیال، بخشی از آن تبخیر شده و بخار ایجادشده پس از رسیدن به سطح خنک‌تر، مجدداً به مایع تبدیل می‌شود.
چرا خنک‌کاری غوطه‌وری دو فاز اهمیت دارد؟
افزایش توان پردازشی سرورها، پردازنده‌های گرافیکی و تجهیزات مورد استفاده در هوش مصنوعی باعث افزایش چگالی حرارتی دیتاسنترها شده است. در چنین شرایطی، روش‌های سرمایش سنتی ممکن است برای مدیریت بار حرارتی بالا کافی نباشند. سیستم غوطه‌وری دو فاز با نزدیک کردن فرآیند انتقال حرارت به خود تجهیزات، راهکاری برای مدیریت این بار حرارتی ارائه می‌دهد.
اجزای اصلی سیستم خنک کننده غوطه وری دو فاز دیتاسنتر
سیال خنک‌کننده دی‌الکتریک
سیال مورد استفاده باید خاصیت عایق الکتریکی داشته باشد تا تماس مستقیم آن با تجهیزات الکترونیکی مشکلی ایجاد نکند. همچنین ویژگی‌های حرارتی و نقطه جوش سیال در عملکرد سیستم اهمیت زیادی دارد.
تانک یا مخزن غوطه‌وری
سرورها، بردها و تجهیزات پردازشی داخل مخزن حاوی سیال قرار می‌گیرند. طراحی مخزن باید متناسب با وزن تجهیزات، شرایط حرارتی و الزامات سرویس و نگهداری انجام شود.
سیستم دفع و تبادل حرارت
بخار ایجادشده در اثر دریافت حرارت، در بخش خنک‌تر سیستم به مایع تبدیل می‌شود و گرمای جذب‌شده از طریق مبدل یا مدار دفع حرارت از سیستم خارج می‌شود.
سیستم کنترل و پایش دما
سنسورها و تجهیزات کنترلی برای پایش دمای سیال، شرایط کاری تجهیزات و وضعیت کلی سیستم مورد استفاده قرار می‌گیرند تا عملکرد سامانه در محدوده مناسب حفظ شود.
عملکرد خنک کننده دیتاسنتر غوطه وری دوفاز
نحوه عملکرد سیستم خنک کننده غوطه وری دو فاز دیتاسنتر

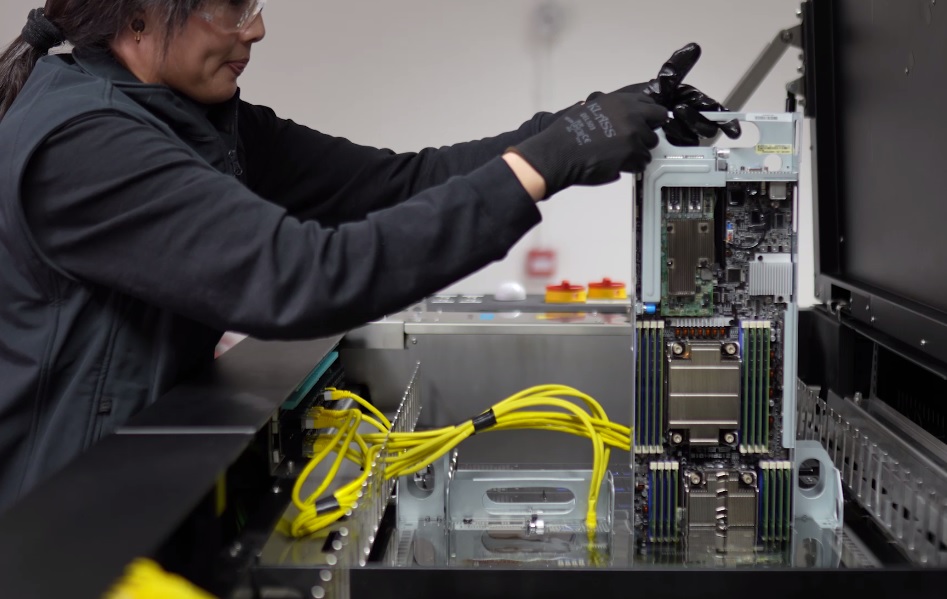

غوطه‌ور شدن تجهیزات در سیال
تجهیزات پردازشی مانند سرورها، بردها و برخی اجزای الکترونیکی داخل مخزن حاوی سیال دی‌الکتریک قرار می‌گیرند. سیال به‌دلیل عایق بودن، برای تماس مستقیم با تجهیزات طراحی شده است.
جذب حرارت و افزایش دمای سیال
هنگام فعالیت تجهیزات، گرمای تولیدشده مستقیماً به سیال منتقل می‌شود. با افزایش دمای سیال، شرایط لازم برای آغاز تغییر فاز فراهم می‌شود.
تبخیر و تشکیل بخار
سیال در نقطه جوش تعیین‌شده خود بخشی از حرارت را با تغییر فاز از مایع به بخار جذب می‌کند. بخار حاصل به سمت قسمت خنک‌تر مخزن و سطوح تبادل حرارت حرکت می‌کند.
تبدیل بخار به مایع
بخار در تماس با سطح سردتر متراکم شده و دوباره به مایع تبدیل می‌شود. سپس مایع حاصل به داخل مخزن بازمی‌گردد تا چرخه انتقال حرارت بدون نیاز به توقف ادامه پیدا کند.
مزایای سیستم خنک کننده غوطه وری دو فاز دیتاسنتر
انتقال حرارت مؤثر
تماس مستقیم تجهیزات با سیال دی‌الکتریک و استفاده از تغییر فاز، امکان جذب مؤثر حرارت تولیدشده توسط تجهیزات پردازشی پرتوان را فراهم می‌کند.
کاهش مصرف انرژی سرمایشی
کاهش وابستگی به گردش هوای شدید و فن‌های پرسرعت می‌تواند به بهبود بهره‌وری انرژی زیرساخت سرمایشی دیتاسنتر کمک کند.
کاهش نویز
با کاهش نیاز به فن‌های متعدد و پرسرعت، سطح صدای تولیدشده توسط تجهیزات سرمایشی می‌تواند کاهش پیدا کند و محیط کاری آرام‌تری ایجاد شود.
کنترل بهتر دمای تجهیزات
انتقال حرارت مستقیم از تجهیزات به سیال به مدیریت یکنواخت‌تر دمای اجزای پردازشی و کاهش فشار حرارتی کمک می‌کند.
کاهش تأثیر گردوغبار
قرارگیری تجهیزات در محیط بسته و غوطه‌وری در سیال می‌تواند تماس مستقیم برخی قطعات با گردوغبار و آلودگی‌های موجود در جریان هوای محیط را کاهش دهد.
مناسب برای بارهای پردازشی بالا
این فناوری برای زیرساخت‌هایی با تراکم توان و بار حرارتی بالا، از جمله پردازش‌های هوش مصنوعی و محاسبات سنگین، قابل بررسی است.
معایب و چالش‌های سیستم خنک کننده غوطه وری دو فاز دیتاسنتر
هزینه اولیه بالا
اجرای سیستم خنک کننده غوطه وری دو فاز دیتاسنتر به مخزن تخصصی، سیال دی‌الکتریک و تجهیزات تبادل حرارت نیاز دارد. به همین دلیل سرمایه‌گذاری اولیه ممکن است نسبت به برخی روش‌های متداول سرمایش بیشتر باشد.
نیاز به نگهداری تخصصی
کیفیت سیال، وضعیت مخزن، تجهیزات انتقال حرارت و شرایط کاری سیستم باید به‌صورت دوره‌ای بررسی شود. سرویس این فناوری نیز به نیروی متخصص و آشنا با تجهیزات خنک‌کاری مایع نیاز دارد.
انتخاب دقیق سیال خنک‌کننده
سیال مورد استفاده باید از نظر خواص حرارتی، نقطه جوش، عایق الکتریکی بودن و سازگاری با تجهیزات بررسی شود. انتخاب نامناسب سیال می‌تواند عملکرد و قابلیت اطمینان سیستم را تحت تأثیر قرار دهد.
سازگاری سخت‌افزار با سیستم غوطه‌وری
تمام تجهیزات الکترونیکی لزوماً برای استفاده در محیط غوطه‌وری مناسب نیستند. پیش از اجرای سیستم باید سازگاری سرورها، بردها، کابل‌ها و سایر قطعات با سیال و شرایط عملیاتی بررسی شود.
کاربردهای سیستم خنک کننده غوطه وری دو فاز دیتاسنتر
دیتاسنترهای با تراکم پردازشی بالا
در مراکز داده‌ای که تعداد زیادی سرور پرتوان در فضای محدود فعالیت می‌کنند، مدیریت بار حرارتی اهمیت زیادی دارد. خنک‌کاری غوطه‌وری دو فاز می‌تواند برای چنین محیط‌هایی به‌عنوان یک راهکار پیشرفته مورد بررسی قرار گیرد.
مراکز محاسبات ابری
زیرساخت‌های ابری با حجم بالای پردازش و فعالیت مداوم سرورها به سیستم‌های سرمایشی پایدار نیاز دارند. فناوری غوطه‌وری دو فاز می‌تواند در مدیریت حرارت این زیرساخت‌ها کاربرد داشته باشد.
هوش مصنوعی و یادگیری ماشین
پردازش‌های AI و Machine Learning معمولاً به شتاب‌دهنده‌ها و GPUهای قدرتمند متکی هستند. این تجهیزات حرارت زیادی تولید می‌کنند و به همین دلیل سیستم‌های خنک‌کاری مایع برای آنها اهمیت بیشتری پیدا کرده‌اند.
ابررایانه‌ها و محاسبات سنگین
ابررایانه‌ها و سامانه‌های HPC به دلیل توان پردازشی بالا، با چالش مدیریت حرارت مواجه هستند. استفاده از خنک‌کاری غوطه‌وری دو فاز می‌تواند راهکاری برای کنترل بار حرارتی این تجهیزات باشد.
نگهداری و الزامات اجرایی سیستم غوطه وری دو فاز
عملکرد پایدار سیستم خنک کننده غوطه وری دو فاز دیتاسنتر به نگهداری صحیح مخزن، سیال و تجهیزات انتقال حرارت وابسته است. سرویس دوره‌ای می‌تواند به شناسایی زودهنگام مشکلات و حفظ راندمان سیستم کمک کند.
کنترل کیفیت سیال
وضعیت سیال خنک‌کننده باید به‌صورت دوره‌ای بررسی شود تا تغییرات نامطلوب، آلودگی یا افت خواص مورد نیاز سیستم در زمان مناسب شناسایی شود.
بازرسی مخزن غوطه‌وری
مخزن، درپوش‌ها و اتصالات باید از نظر نشتی، آسیب فیزیکی و شرایط آب‌بندی بررسی شوند تا عملکرد ایمن سیستم حفظ شود.
بررسی سیستم تبادل حرارت
تجهیزات چگالش و تبادل حرارت باید از نظر عملکرد، ظرفیت دفع حرارت و شرایط کاری بررسی شوند تا چرخه تغییر فاز بدون اختلال ادامه پیدا کند.
پایش دما و شرایط عملیاتی
سنسورها و تجهیزات کنترلی باید به‌طور منظم بررسی شوند تا تغییرات دمایی و شرایط غیرعادی سیستم در سریع‌ترین زمان شناسایی شوند.
خدمات تخصصی سیستم خنک کننده غوطه وری دو فاز دیتاسنتر
طراحی و اجرای صحیح سیستم‌های خنک‌کاری غوطه‌وری نیازمند بررسی دقیق شرایط دیتاسنتر، توان حرارتی تجهیزات و زیرساخت دفع حرارت است. خدمات تخصصی این حوزه می‌تواند از ارزیابی اولیه تا نگهداری دوره‌ای سیستم ادامه داشته باشد.
ارزیابی زیرساخت و بار حرارتی
بررسی تجهیزات پردازشی، تراکم حرارتی و شرایط زیرساخت برای مشخص کردن الزامات اولیه سیستم خنک کننده غوطه وری دو فاز.
بررسی و طراحی راهکار سرمایشی
بررسی ظرفیت مورد نیاز مخزن، سیستم دفع حرارت و اجزای مرتبط با توجه به شرایط کاری و نیازهای پروژه.
راه‌اندازی و کنترل عملکرد
بررسی شرایط کاری سیستم پس از اجرا، کنترل پارامترهای حرارتی و اطمینان از عملکرد صحیح تجهیزات و مدار سرمایش.
سرویس و نگهداری دوره‌ای
پایش وضعیت سیال، مخزن، تجهیزات تبادل حرارت و سیستم کنترل برای حفظ پایداری و کاهش احتمال بروز اختلال در عملکرد.
