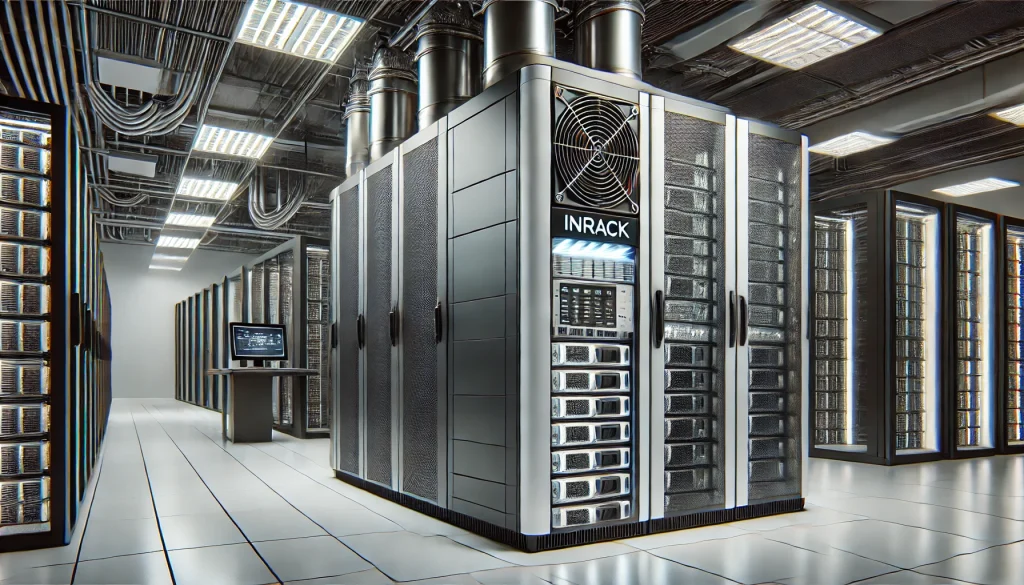

سیستم خنک کننده دیتا سنتر In-Rack
سیستم‌های خنک‌کننده اینرک (In-Rack) یکی از روش‌های نوین و کارآمد برای مدیریت دمای دیتاسنترها هستند. این سیستم‌ها به‌صورت مستقیم در داخل رک‌های سرور نصب می‌شوند و با تمرکز بر تجهیزات تولیدکننده گرما، امکان کنترل دقیق‌تر دما و بهبود بهره‌وری انرژی را فراهم می‌کنند.
سیستم خنک کننده دیتا سنتر In-Rack چیست؟
سیستم In-Rack به فناوری خنک‌کننده‌ای گفته می‌شود که تجهیزات سرمایشی آن مستقیماً در داخل رک سرور یا در مجاورت تجهیزات نصب می‌شوند. هدف اصلی این روش، انتقال سریع‌تر گرما از تجهیزات حساس و تأمین سرمایش مورد نیاز همان رک است.
برخلاف سیستم‌های تهویه مرکزی که معمولاً برای خنک کردن فضای کلی دیتاسنتر طراحی می‌شوند، سیستم خنک کننده دیتا سنتر In-Rack سرمایش را به شکل موضعی و دقیق در نزدیک‌ترین نقطه به منبع تولید حرارت انجام می‌دهد.
نحوه سیستم خنک کننده دیتاسنتر اینرک

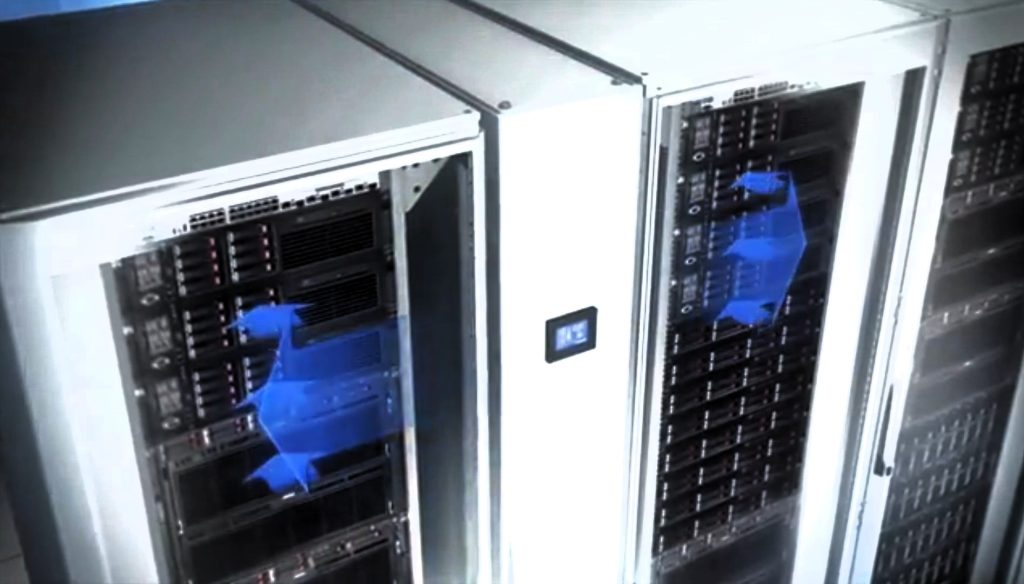

نحوه عملکرد سیستم خنک کننده دیتا سنتر In-Rack
عملکرد سیستم In-Rack بر پایه نزدیک کردن فرآیند سرمایش به تجهیزات تولیدکننده حرارت انجام می‌شود. این روش باعث می‌شود هوای خنک با سرعت بیشتری به تجهیزات برسد و هوای گرم نیز سریع‌تر از رک خارج شود.
ورود هوای سرد
یونیت خنک‌کننده هوای مورد نیاز را از محیط دریافت کرده و پس از خنک‌سازی، آن را از طریق مسیرهای مشخص به سمت تجهیزات داخل رک هدایت می‌کند.
جذب گرمای تجهیزات
هوای سرد با عبور از روی تجهیزات الکترونیکی و پردازنده‌ها، گرمای تولیدشده توسط سرورها را جذب کرده و دمای تجهیزات را کنترل می‌کند.
خروج هوای گرم
هوای گرم ایجادشده پس از جذب حرارت، توسط سیستم خنک‌کننده از رک خارج شده و فرآیند سرمایش مجدداً ادامه پیدا می‌کند.
روش‌های خنک‌سازی در سیستم In-Rack
سیستم‌های تبریدی
Refrigerant-Based Cooling
در این روش از مدار تبرید و مبرد برای جذب گرمای تجهیزات استفاده می‌شود. این نوع سیستم برای دیتاسنترهایی که به کنترل دقیق دما و ظرفیت سرمایشی بالا نیاز دارند، کاربرد دارد.
سیستم تبخیر آب
Evaporative Cooling
در سیستم‌های تبخیری، آب برای انتقال حرارت و کاهش دمای هوا مورد استفاده قرار می‌گیرد. این روش در شرایط آب‌وهوایی مناسب می‌تواند مصرف انرژی سیستم سرمایشی را کاهش دهد.

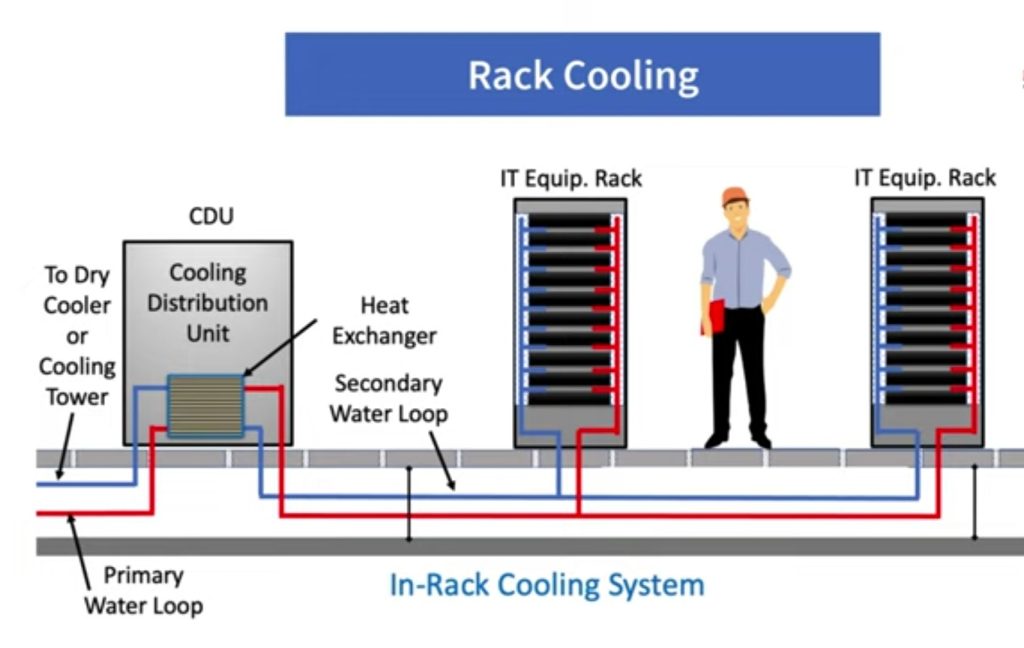

سیستم آب به هوا
Water-to-Air Cooling
در این روش آب به عنوان واسط انتقال حرارت عمل می‌کند و گرمای دریافت‌شده را به سیستم‌های خارجی مانند چیلر یا تجهیزات دفع حرارت منتقل می‌کند.
مزایای سیستم خنک کننده دیتا سنتر In-Rack
استفاده از سیستم خنک کننده دیتا سنتر In-Rack می‌تواند برای مراکز داده‌ای که با تراکم حرارتی بالا و تجهیزات پردازشی قدرتمند مواجه هستند، مزایای قابل‌توجهی ایجاد کند.
کنترل دقیق دما
سرمایش مستقیماً در نزدیکی تجهیزات انجام می‌شود و امکان کنترل دقیق‌تر دمای رک و جلوگیری از افزایش بیش از حد حرارت فراهم می‌شود.
افزایش بهره‌وری انرژی
با کاهش فاصله میان منبع سرمایش و تجهیزات، انرژی کمتری برای انتقال هوای سرد مصرف شده و راندمان سیستم افزایش پیدا می‌کند.
کاهش نیاز به فضای اضافی
قرارگیری تجهیزات خنک‌کننده در داخل رک باعث می‌شود فضای بیشتری برای تجهیزات دیگر دیتاسنتر باقی بماند.
مناسب برای تراکم حرارتی بالا
این فناوری برای رک‌هایی که سرورهای قدرتمند و تجهیزات با تولید حرارت بالا دارند، گزینه‌ای مناسب محسوب می‌شود.
چالش‌ها و محدودیت‌های سیستم In-Rack
هزینه اولیه بالا
هزینه خرید، نصب و راه‌اندازی تجهیزات In-Rack ممکن است در مقایسه با برخی روش‌های سنتی بیشتر باشد؛ با این حال، کاهش مصرف انرژی می‌تواند بخشی از این هزینه را در بلندمدت جبران کند.
نیاز به نگهداری منظم
تجهیزات نصب‌شده در داخل رک باید به‌صورت دوره‌ای بررسی و سرویس شوند تا عملکرد سرمایشی پایدار باقی بماند و احتمال افزایش ناگهانی دما کاهش یابد.
محدودیت در مقیاس‌پذیری
در دیتاسنترهای بسیار بزرگ، افزایش تعداد رک‌ها ممکن است به نصب واحدهای سرمایشی بیشتری نیاز داشته باشد و طراحی سیستم باید از ابتدا با توجه به توسعه آینده انجام شود.
انواع سیستم خنک کننده دیتا سنتر In-Rack
سیستم‌های In-Rack می‌توانند بر اساس روش انتقال حرارت و نوع مدار سرمایشی در مدل‌های مختلفی اجرا شوند.
سیستم تبریدی
Refrigerant-Based
در این مدل از مبرد برای جذب حرارت استفاده می‌شود و فرآیند سرمایش مشابه یک سیستم تبریدی انجام می‌گیرد. این روش امکان کنترل دقیق دما را برای تجهیزات حساس فراهم می‌کند.
سیستم تبخیری
Evaporative-Based
در سیستم تبخیری، فرآیند تبخیر آب برای انتقال حرارت مورد استفاده قرار می‌گیرد. در شرایط مناسب محیطی، این روش می‌تواند مصرف انرژی سرمایشی را کاهش دهد.
سیستم آب به هوا
Water-to-Air
در این روش آب به‌عنوان واسط انتقال حرارت عمل کرده و گرمای جذب‌شده را به تجهیزات خارجی مانند چیلر یا سیستم دفع حرارت منتقل می‌کند.
مقایسه سیستم In-Rack با In-Row و CRAC
تفاوت اصلی این سیستم‌ها در محل قرارگیری تجهیزات سرمایشی و نحوه انتقال هوای خنک به تجهیزات IT است. انتخاب هر روش باید بر اساس ظرفیت حرارتی، معماری دیتاسنتر و نیازهای پروژه انجام شود.
| ویژگی | In-Rack | In-Row | CRAC |
|---|---|---|---|
| محل نصب | داخل رک | بین رک‌ها | فضای اتاق |
| نوع خنک‌سازی | موضعی | نزدیک به رک | عمومی |
| کنترل نقاط داغ | بسیار خوب | خوب | محدودتر |
| مناسب تراکم حرارتی بالا | بله | بله | بسته به طراحی |
| نیاز به فضای اضافی | کم | متوسط | بیشتر |
جمع‌بندی سیستم خنک کننده دیتا سنتر In-Rack
سیستم‌های In-Rack یکی از راهکارهای پیشرفته برای خنک‌سازی دیتاسنترهایی هستند که با تراکم حرارتی بالا و تجهیزات پردازشی قدرتمند سروکار دارند. قرارگیری تجهیزات سرمایشی در داخل رک، امکان کنترل مستقیم‌تر دمای تجهیزات و مدیریت بهتر نقاط داغ را فراهم می‌کند.
در کنار مزایایی مانند کنترل دقیق دما، کاهش اتلاف انرژی و استفاده بهینه از فضا، انتخاب این سیستم نیازمند بررسی دقیق شرایط پروژه، ظرفیت سرمایشی، روش دفع حرارت و برنامه نگهداری تجهیزات است.
اهمیت طراحی و نگهداری سیستم خنک‌کننده دیتاسنتر
عملکرد صحیح سیستم‌های خنک‌کننده دیتاسنتر به طراحی مناسب، کنترل جریان هوا، پایش دما و نگهداری منظم تجهیزات وابسته است. برای آشنایی بیشتر با اصول سرمایش و استانداردهای فنی مراکز داده می‌توانید منابع تخصصی ASHRAE را نیز بررسی کنید.
سیستم خنک کننده دیتاسنتر اینرک (In-Rack) برای دیتاسنترهایی طراحی شده است که کنترل حرارت در سطح رک اهمیت زیادی دارد. نزدیکی تجهیزات سرمایشی به سرورها باعث می‌شود تغییرات دمایی سریع‌تر شناسایی و مدیریت شوند و شرایط کاری مناسب‌تری برای تجهیزات حساس فراهم شود.
در طراحی این سیستم باید عواملی مانند توان مصرفی سرورها، تراکم تجهیزات، ظرفیت حرارتی رک، شرایط محیطی و امکان توسعه آینده دیتاسنتر در نظر گرفته شود. انتخاب صحیح ظرفیت سرمایشی و انجام سرویس‌های دوره‌ای نیز به افزایش پایداری سیستم و کاهش ریسک خرابی تجهیزات کمک می‌کند.
